Brückenabläufe aus Gusseisen
Tagwasserabläufe |
||||||
Mindestabnahmemenge 20 Stück |
||||||
Produkt |
Gewicht | Höhe | Modell | |||
| Klasse | in kg | mm | Nr. | |||
 |
||||||
Tülle flach |
||||||
Abgang senkrecht zentriert, DN 150 mm |
||||||
| WAB332 | ||||||
| Klasse D | 42,0 | WAB332 | ||||
| Klasse E | 45,0 | WAB332 | ||||
| Klasse F | 45,0 | WAB332 | ||||
Tülle flach - Abgang senkrecht zentriert |
||||||
 |
||||||
Tülle flach |
||||||
Abgang senkrecht seitlich, DN 150 mm |
||||||
| Klasse D400 | 42,0 | WAB332 STS | ||||
| Klasse E600 | 45,0 | WAB332 STS | ||||
| Klasse F900 | 45,0 | WAB332 STS | ||||
Tülle flach - Abgang senkrecht seitlich |
||||||
 |
||||||
Tülle |
||||||
Abgang senkrecht, DN 150 mm |
||||||
| Klasse D 400 | 40,0 | WAB334 ST | ||||
| Klasse E 600 | 45,0 | WAB334 ST | ||||
| Klasse F 900 | 48,0 | WAB334 ST | ||||
Tülle - Abgang senkrecht |
||||||
 |
||||||
Tülle |
||||||
Abgang seitlich, DN 100 mm |
||||||
| 35,0 | WAB333 ST | |||||
Tülle - Abgang seitlich |
||||||
Keine Produktion |
||||||
da Fehlkonstruktion bei Ablauf |
||||||
 |
||||||
Flanschrahmen |
||||||
| Klasse D bis F | ||||||
| 25,5 | 50 | WAB335 ST | ||||
| 29,0 | 60 | WAB335 ST | ||||
| 34,5 | 80 | WAB335 ST | ||||
| 33,0 | 90 | WAB335 ST | ||||
| 40,0 | 100 | WAB335 ST | ||||
| 48,0 | 110 | WAB335 ST | ||||
| 44,0 | 120 | WAB335 ST | ||||

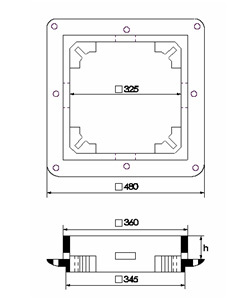

Flanschrahmen |
||||||
 |
||||||
Ausatzrahmen |
||||||
nur Gussrost ET 25 mm |
||||||
Klasse D bis F |
19,0 | 50 | WAB 336 ST | |||
| 19,0 | 70 | WAB 336 ST | ||||
| 32,0 | 100 | WAB 336 ST | ||||
| 40,0 | 140 | WAB 336 ST | ||||
| 50,0 | 160 | WAB 336 ST | ||||
Aufsatzrahmen |
||||||
 |
||||||
Gussrost |
||||||
Einlaufquerschnitt 350 mm² |
||||||
| D 400 kN | 25,0 | WAB 339 ST | ||||
| E 600 kN | 25,0 | WAB 339 ST | ||||
| F 900 kN | 30,0 | WAB 339 ST | ||||
Gussrost, 350 cm² |
||||||
 |
||||||
Gussrost |
||||||
Einlaufquerschnitt 430 mm² |
||||||
| D 400 kN | 20,0 | WAB 340 ST | ||||
| E 600 kN | 20,0 | WAB 340 ST | ||||
| F 900 kN | 21,0 | WAB 340 ST | ||||
Einlegetiefe 25 mm |
||||||
(nur Aufsatzrahmen 50 mm) |
||||||
Einlaufquerschnitt 430 mm² |
||||||
| D 400 kN | 18,0 | WAB 341 ST | ||||
| D 600 kN | 18,0 | WAB 341 ST | ||||
Gussrost, 430 cm² |
||||||
